产品特性：液位计，磁翻板液位计，顶装式磁翻板液位计，UHZ-58/D系列顶装式磁翻板液位计，

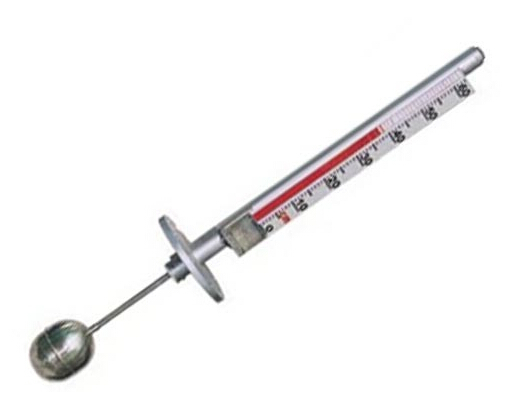

产品简介：UHZ-58/D系列顶装式磁翻板液位计主要用于各种地下储罐及侧面不宜开口的容器的液位测量。由于结构上的原因，液位计在测量时存在一定的盲区值N，对于不同介质密度，盲区值也不一样。本厂仪表出厂时，标尺刻度零位已迁移到实际值。该系列顶装式磁翻柱液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
UHZ-58/D系列顶装式磁翻板液位计技术参数
● 测量范围： ****** 4000mm
● 工作压力： 2．5MPa
● 工作温度： -20～200℃
● 介质密度： T1型：0.65～2.Og/cn
T2型：0．5—2．OR／cm3
● 过程连接：
T1型： DNl00，PN1.0或PN2.5凸面
T2型： DNl50，PN1.0或PN2.5凸面
法兰标准月：HG20592～20635-97其他
法兰标准请用户注明
● 材 质： 顶导管：304或316L
● 浮 子： 钛
|
|
|
UHZ-58/D系列顶装式磁翻板液位计规格型号 |
系 列
型 号
UHZ-58/D |
结构特点 |
接液材质 |
测量范围
(mm) |
适用介质条件 |
法兰连接(mm) |
重量(kg) |
温度
(℃) |
压力
(Mpa) |
密度
g/cm3 |
粘度
(Pa.s) |
DN |
PN |
基本
重量 |
加长
基本
重量 |
|
D10 |
标准型 |
1Cr18Ni
9Ti0Cr18Ni9
(304) |
300-
8000 |
-20
+150 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.0
1.6 |
6 |
5 |
|
D11 |
高压型 |
300-
8000 |
-20
+150 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
2.5
4.0 |
6 |
6 |
|
D12 |
高温型
高压型 |
300-
8000 |
-20
+350 |
2.45-9.6 |
0.5-2 |
≤0.04 |
25 |
6.3
1.0 |
6 |
6 |
|
D13 |
低温型号
(防霜型) |
300-
3500 |
>-40 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6
2.5 |
6 |
7.5 |
|
D14 |
液氨、液
化石油气
专用型 |
300-
15000 |
-20
+150 |
0-2.45 |
0.45-0.7 |
≤0.05 |
25 |
2.5 |
6.5 |
6 |
|
D15 |
耐腐型 |
00Cr17Ni14Mo2
(316L) |
300-
8000 |
-20
+150 |
0-2.45 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
5 |
|
D16 |
防腐型（
PP外层玻
璃钢） |
PP |
300-
5000 |
20
+100 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
D17 |
防腐型（
PVC 外层
玻 璃钢） |
U-PVC |
300-
5000 |
20
+60 |
0-0.5 |
0.5-2 |
≤0.04 |
32 |
1.6 |
3 |
3 |
|
D18 |
防腐型 |
ABS |
300-
5000 |
-20
+120 |
0-0.6 |
0.5-2 |
≤0.04 |
32 |
1.0 |
3 |
3 |
|
D19 |
防腐型（
不锈钢内
衬PP） |
PP |
300-
15000 |
-20
+100 |
0-1.0 |
0.5-2 |
≤0.04 |
25 |
1.6 |
4 |
5 |
|
D20 |
防腐型 |
PE |
300-
5000 |
20
+40 |
0-0.6 |
0.5-2 |
≤0.04 |
25 |
1.6 |
6 |
7 |
|
D21 |
蒸气夹套
加热型 |
1Cr18Ni9Ti |
300-
15000 |
-20
+150 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
8 |
|
D22 |
高粘度
介质型 |
0Cr18Ni9
(304) |
300-
15000 |
-20
+150 |
0-2.45 |
0.5-2 |
≤0.05 |
32 |
1.6 |
6 |
5 |
|
D23 |
食品专
用型 |
1Cr18Ni9Ti |
300-
15000 |
-20
+150 |
0-1.6 |
0.5-2 |
≤0.05 |
50 |
1.6 |
7 |
5 |
|
UHZ-58/D□□ |
配套仪表及附件内容 |
|
O |
盲板法兰，不配排污阀 |
|
L |
液位计底部配排污阀 |
|
|
O |
无液位报警开关 |
|
|
H |
高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 |
|
|
L |
低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 |
|
|
B |
高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 |
|
|
G |
高位报警开关，区域型报警AK-1型 |
附DF-1型转换言放大器壹台
PF113A插座壹只
JTX-012-22F大功率继电器（单点：壹只，双点贰只）PF083A插座
|
|
|
D |
低位报警开关，区域型报警AK-1型 |
|
|
Q |
高位、低位报警开关全配，区域型报警AK-1型贰台 |
|
|
S |
高位和低位一体化型报警开关，区域型报警AK-2型 |
|
|
|
O |
无液位控制开关 |
|
|
|
H |
上限控制开关，单点干簧CK-1型 |
|
|
|
L |
下限控制开关，单点干簧CK-1型 |
|
|
|
B |
上限、下限控制开关全配，单点干簧CK-1型贰付 |
|
|
|
W |
上限、下限控制开关一体化，双点干簧CK-2型 |
|
|
|
T |
上限控制开关，霍尔型传感器CK-3型 |
|
|
|
L |
下限控制开关，霍尔型传感器CK-4型 |
|
|
|
E |
上限、下限控制开关全配，霍尔型传感器CK-3型贰付 |
|
|
|
C |
上限、下限控制开关一体化，霍尔型传感器CK-4型 |
|
|
|
|
O |
无远传变送器装置 |
|
|
|
|
R |
配LB型捆绑式变送器，输出二线制4-20mADC |
|
|
|
|
S |
静压式远传变送器，（URS-100）输出二线制4-20mADC |
|
|
|
|
|
O |
普通防水型 |
|
|
|
|
|
B |
本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 |
|
|
|
|
|
Bd |
隔爆型dⅡCT4 |
|
|
|
|
|
|
O |
不配远传显示仪表 |
|
|
|
|
|
|
A |
数字、光柱显示调节报警仪 XGTH-510（竖式） |
|
|
|
|
|
|
B |
数字、光柱显示调节报警仪 XGTA-810（横式） |
|
|
|
|
|
|
C |
数字显示调节报警仪 XMTA-810（横式） |
|
|
|
|
|
|
E |
双光柱液位显示仪 XGH-202（竖式） |
|
|
|
|
|
|
D |
智能型液位/容量（重量）显示调节仪XMT-620（横式） |
|
|
|
|
|
|
|
-□□□□ |
测量范围(mm) |
|
|
|
|
|
|
|
|
-□□ |
介质密度(g/cm3) |
|
|
|
|
|
|
|
|
|
- |
D |
开口常压容器 |
|
|
|
|
|
|
|
|
|
□ |
工作压力(MPa) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
